Кабели, не распространяющие горение, с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц. Кабели изготавливаются для общепромышленного применения и атомных станций при поставках на внутренний рынок и на экспорт.
Кабели ВВГнг-LS 3х2,5 мм2 предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 2, 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97).
Кабели ВВГнг-LS 3х2,5 мм2 не распространяют горение при прокладке в пучках.

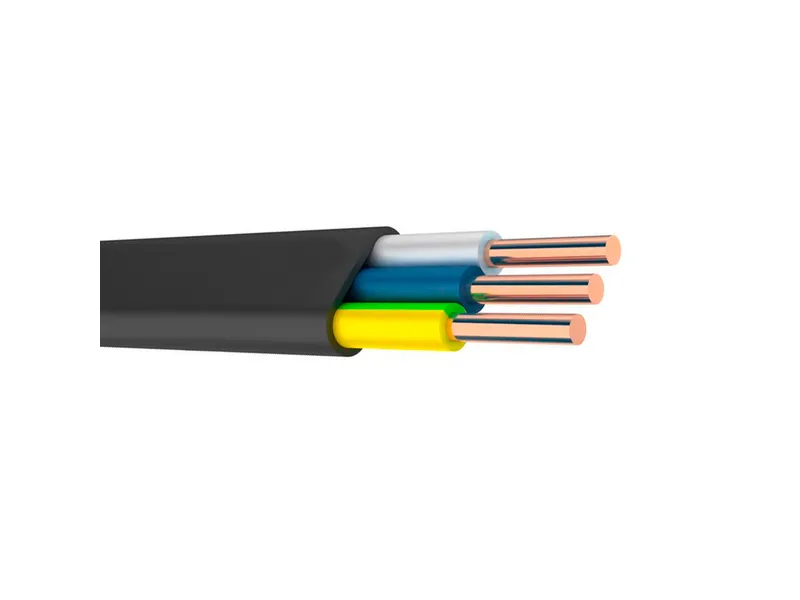

1. Токопроводящая жила - медная (ВВГнг-LS) или алюминиевая (АВВГнг-LS), однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция - из поливинилхлоридной композиции пониженной пожароопасности. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки). Толщина изоляции представлена в Приложении.
3. Скрутка - изолированные жилы двух-, трех-, четырехжильных кабелей скручены; двух- и трехжильные кабели имеют жилы одинакового сечения, четырехжильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Номинальные сечения нулевых жил (меньшего сечения) и жил заземления соответствуют указанным в Приложении.
4. Внутренняя экструдированная оболочка - накладывается по скрученным изолированным жилам из ПВХ композиции пониженной пожароопасности, которая заполняет промежутки между жилами. Толщина внутренней оболочки не менее 0,3 мм.
5. Наружная оболочка - из ПВХ композиции пониженной пожароопасности. Для кабелей с сечением круглых токопроводящих жил до 16 мм2 допускается наложение наружной оболочки с одновременным заполнением промежутков между жилами. В этом случае внутренняя экструдированная оболочка не накладывается. Толщина оболочки представлена в Приложении.
Вид климатического исполнения кабелей УХЛ и Т, категория размещения 5 по ГОСТ 15150-69
Диапазон температур эксплуатации: от -50°С до +50°С
Относительная влажность воздуха при температуре до +35°С: до 98%
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С
Минимальный радиус изгиба при прокладке:
кабелей одножильных - 10 наружных диаметров,
кабелей многожильных - 7.5 наружных диаметров.
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С
Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при к.з.: + 400°С
Строительная длина кабелей для сечений основных жил:
от 1,5 до 16 мм2 - 450 м
от 25 до 70 мм2 - 300 м
от 95 мм2 и выше - 200 м
Гарантийный срок эксплуатации: 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изг-ния)
Срок службы: 30 лет
Гофра 16 представляет собой гофрированную, достаточно жесткую трубу из пластика, надежно защищающую кабель. Главной сферой ее использования считается монтаж, а так же, прокладка компьютерных, силовых, оптических, телефонных и коаксиальных кабелей. Место установки и прокладки может быть внутренним, то есть с целью внутренней прокладки в бетон, фальш или гипсокартон. Кроме того, гофра 16, цена на которую покажется чрезвычайно низкой, может использоваться для наружной укладки электрокабеля к зданиям производственного типа.
Токопроводящая жила - медная однопроволочная или многопроволочная, секторной или круглой формы, первого или второго класса по ГОСТ 22483.
Применение кабеля ВВГнг-LS 3х2,5 мм2.
Кабели, не распространяющие горение, с низким дымо- и газовыделением предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц. Кабели изготавливаются для общепромышленного применения и атомных станций при поставках на внутренний рынок и на экспорт.
Кабели ВВГнг-LS 3х2,5 мм2 предназначены для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системах атомных станций классов 2, 3 и 4 по классификации ОПБ-88/97 (ПНАЭ Г-01-011-97).
Кабели ВВГнг-LS 3х2,5 мм2 не распространяют горение при прокладке в пучках.
Кабель ВВГ ВВГнг ВВГнг-LS имеет медную токопроводящую жилу, однопроволочную или многопроволочную, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
Ассортимент компании «Кабель-Провод» насчитывает сотни наименований электрических кабелей, включая NYM. Ближайший отечественный аналог NYM – провод ВВГнгз. Важным преимуществом кабеля является использование специального заполнителя, изготовленного из резины и способного придавать оболочке круглое сечение. Такая форма значительно облегчает герметизацию кабельных вводов.
В наличии имеются кабели различного сечения – включая наиболее распространенные NYM-3х2,5 и NYM-3х1,5. Вся продукция сертифицирована и успешно прошла заводские испытания. Менеджеры «Кабель-Провод» всегда готовы ответить на интересующие вас вопросы и помочь с заказом и доставкой кабеля.
Это современный тип силового кабеля, который выпускается по немецкому стандарту DIN VDE 0205. Силовой кабель NYM исполняется со сплошными медными жилами, с изоляцией и оболочкой из специализированного поливинилхлоридного пластиката, а так же со специальным наполнителем из мелонаполненной резоноподобной смеси. Изолированные жилы кабеля скручиваются с шагом, который зависит от диаметра изолированной жилы. Заполнение свободного пространства между изолированными жилами и оболочкой при производстве NYM дает кабелю ряд преимуществ:
Кабель силовой с 3 медными жилами, сечением 4 миллиметров квадратных, в изоляции и оболочке из ПВХ пластиката и заполнением из невулканизированной резины.
Кабель FTP представляет собой разновидность сетевого кабеля, используемого для монтажа сетевых соединений и локальных сетей. Конструкция FTP кабеля представляет собой экранированную витую пару. В основе FTP кабеля лежит одна или более витая пара с медными токопроводящими жилами. Конструкцию сверху покрывают защитной
