Кабель ВВГнг силовой 5х16.0 кв.мм пятижильный

Кабель ВВГнг 5х16

Применяют в стационарных установках для распределения и передачи электроэнергии на номинальное переменное напряжение 660 В и 1000 В частотой 50 Гц.

Провода ВВГ используются для прокладывания в сухих и влажных производственных помещениях, на специальных кабельных эстакадах, в блоках. Также изделия подобного типа применяются для прокладки на открытом воздухе.Они не рекомендованы для прокладывания в земле (траншеях).

Прокладывать кабели ВВГ следует без предварительного подогрева при температуре не ниже 15°С с неограниченной разницей уровней на трассе прокладки. Провод применяется для прокладывания и в земле, в кабельных каналах, в помещениях, и под открытым небом. В любом случае прокладки изделия должна быть исключена возможность механического повреждения и больших растягивающих усилий.

Силовые провода этой марки не распространяют горение при одиночной прокладке.

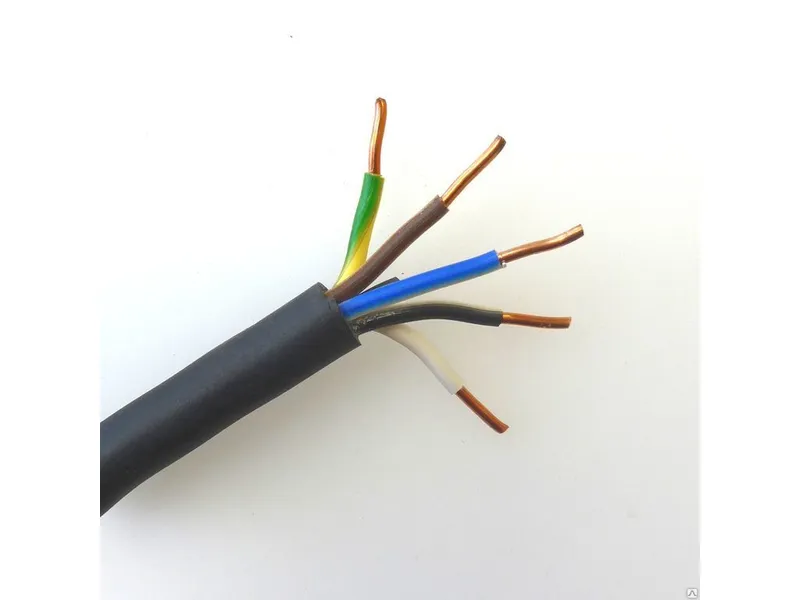

Структура кабеля ВВГ 5х16,0 кв.мм

1. Токопроводящая жила однопроволочная или многопроволочная медная круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция выполнена из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку: изоляция нулевых выполняется голубого цвета, изоляция заземления выполняется зелено-желтого цвета.
3. Изолированные жилы скручены. Все они одинакового сечения или одна из них меньшего сечения - заземления или нулевая.
4. Оболочка выполнена из ПВХ пластиката.
5.


Технические и эксплутационные характеристики кабеля ВВГ 5х16,0 кв.мм

• Вид климатического исполнения - УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69
• Испытательное переменное напряжение частотой 50 Гц:
  на напряжение 0,66 кВ - 3 кВ
  на напряжение 1 кВ - 3.5 кВ
